Модернизация
трансивера UW3DI
Р.Алиев
Многие любители, повторившие конструкцию трансивера
UW3DI, обнаружили недостаточное напряжение возбуждения оконечного
каскада. На мой взгляд, причиной этого явления может быть:
Во-первых, полосовой фильтр имеет индуктивно-емкостную
связь. С ростом частоты индуктивная связь увеличивается.
Поэтому, если катушки включены противофазно ( это вполне
может случиться), общий коэффициент передачи фильтра будет
падать.
Вo-вторых, в конструкции Ю.Кудрявцева к полосовому
фильтру в режиме приема и передачи подключаются разные нагрузки
- цепи анодов или сеток. Влияние этих нагрузок особенно

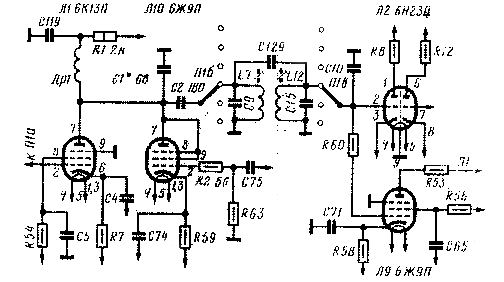

заметно на высокочастотных диапазонах. Если схему включения
фильтра видоизменить, как показано на рисунке, отдаваемая
трансивером в режиме передачи мощность резко возрастает.
